水質分析儀作為環境監測、工業用水處理及飲用水安全保障的檢測設備，廣泛分布于眾多檢測中，在眾多檢測技術中，光學分析法（尤其是分光光度法）因其快速、準確、可重復性高的特點，占據了主導地位。而濾光片作為光學系統的核心元件，直接決定了分析儀的選擇性、靈敏度和抗干擾能力。下面我們將從水質分析儀的基本原理出發，深入探討濾光片的應用特點、應用范疇、主流濾光片類型及其關鍵光學鍍膜參數。

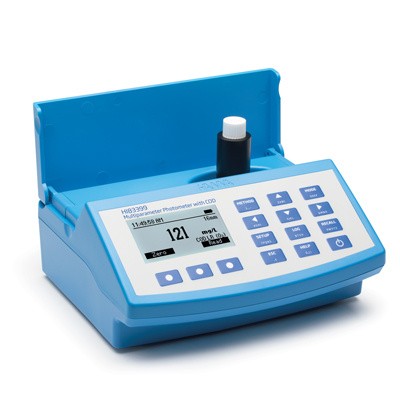

（圖源網絡，僅供參數，侵刪）

一、水質分析儀的基本原理

絕大多數水質分析儀基于分光光度法，其理論基礎是朗伯-比爾定律。

當一束單色光通過含有吸光物質的溶液時，入射光強度I0與透射光強度I之間的關系為：

其中，A為吸光度，ε為摩爾吸光系數，c為待測物濃度，L為光程長度。

核心邏輯：每種待測物質（如氨氮、總磷、六價鉻、余氯等）在特定波長處具有特征吸收峰。儀器需從復合光源（如鎢燈、氘燈、氙燈）中分離出該特定波長的光，照射水樣，通過檢測光強的衰減程度來反推濃度。濾光片正是實現這一“波長選擇”功能的關鍵部件。

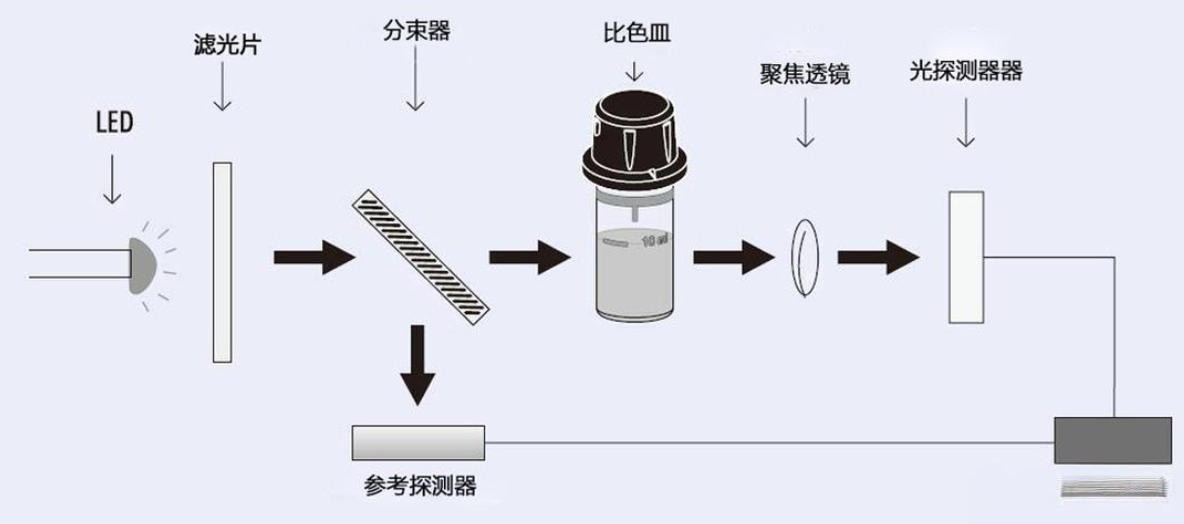

（多參數水質分析儀原理圖）

二、濾光片在水質分析儀中的應用特點

在水質分析儀的光路系統中，濾光片通常位于光源與樣品池之間，或樣品池與檢測器之間。其應用具有以下顯著特點：

1.波長準確性要求高：濾光片的中心波長必須嚴格匹配待測物質的最大吸收峰。例如，游離氯檢測通常需要510nm或520nm，若波長偏移，將導致靈敏度大幅下降。

2.帶寬與靈敏度平衡：帶寬越窄，光譜純度越高，線性度越好，但能量降低；帶寬越寬，光通量越大，但容易引入非吸收波長的干擾。水質分析需針對不同項目選取合適的帶寬。

3.抗干擾能力：水質樣本常伴有濁度、色度或背景熒光。濾光片需具備良好的截止深度，有效阻擋帶外雜散光，確保檢測器只接收目標波長信號。

 4.環境適應性：水質監測現場常有高溫、高濕或化學腐蝕環境。濾光片的光學薄膜需具備高穩定性，防潮、防脫膜、耐老化。

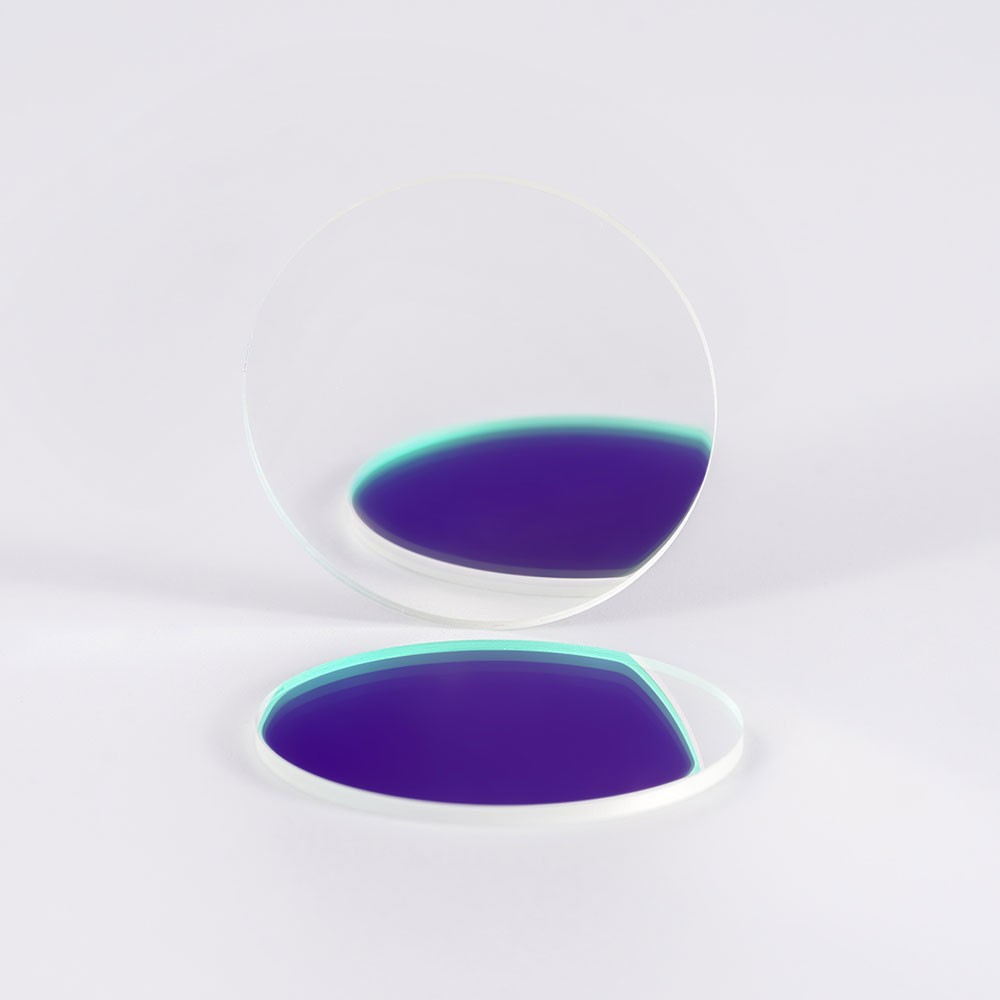

（NBP420窄帶濾光片）

三、濾光片的應用范疇

濾光片在水質分析中的應用覆蓋了多種檢測模式和指標：

1.可見光分光光度法

這是最廣泛的應用領域，涵蓋常規污染物指標：

氨氮：納氏試劑法，檢測波長420nm。

總磷/磷酸鹽：鉬銻抗分光光度法，檢測波長700nm。

六價鉻：二苯碳酰二肼分光光度法，檢測波長540nm。

余氯/總氯：DPD法，檢測波長510nm或520nm。

2.紫外分光光度法

針對硝酸鹽、有機物（COD）等，利用物質在紫外區的吸收：

硝酸鹽氮：直接吸收法，檢測波長220nm，并需在275nm處扣除背景干擾。

COD：部分在線監測儀采用紫外光譜法，需要覆蓋200nm-800nm的寬光譜或特定紫外波段濾光片。

3.熒光分析法

針對特定有機物（如葉綠素、羅丹明、部分油類）：

需要兩組濾光片配合使用：激發濾光片（讓激發光通過）和發射濾光片（讓產生的熒光通過，同時阻擋激發光）。

4.濁度測量

雖然常用白光，但符合ISO7027標準的濁度儀會使用860nm紅外濾光片，以消除水樣顏色干擾，同時避免環境可見光的影響。

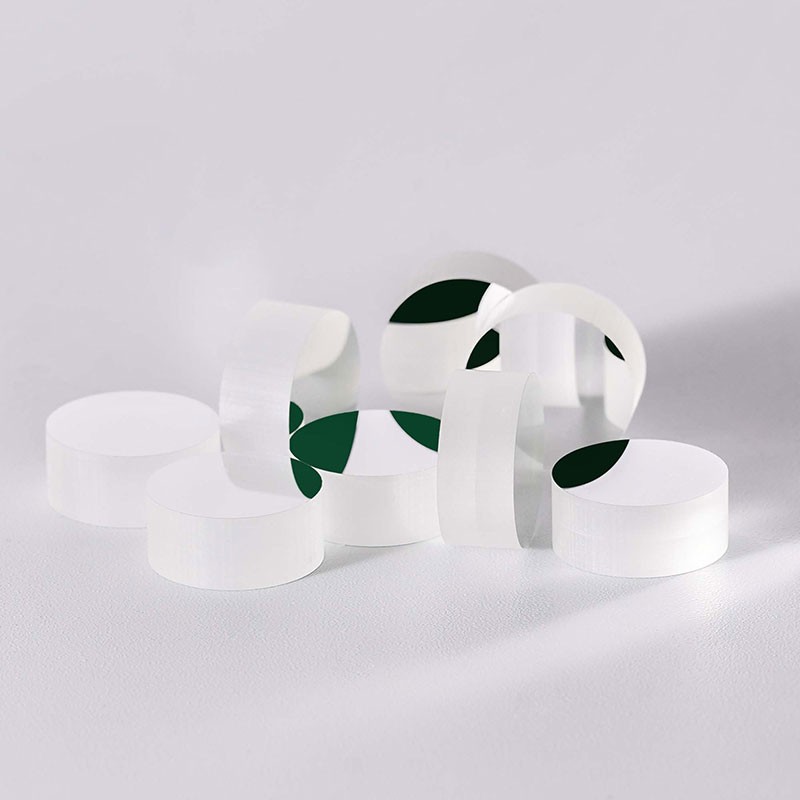

（NBP860紅外濾光片）

四、水質分析儀濾光片類型

在水質分析領域，根據不同的應用需求，主要采用以下幾種功能型濾光片：

1. 窄帶帶通濾光片（最核心的類型）

水質分析儀中應用最廣泛的類型，絕大多數比色法檢測（如氨氮、總磷、重金屬等）都需要它來分離出特征波長。

功能：允許特定波長的光（如540 nm）通過，而截止該波長兩側的所有光。

主流技術路徑：干涉硬膜濾光片。利用多層介質膜干涉效應制造，具備以下優勢：

帶寬極窄：半帶寬通?？蛇_(dá)2 nm - 10 nm，保證光譜純度。

峰值透過率高：通常 T≥50%?80%T≥50%?80%，保證檢測靈敏度。

截止深度好：帶外截止深度可達OD4-OD6，有效抑制雜散光。

應用場景：所有需要定量測定物質濃度的多參數分析儀、在線監測儀。

（NBP540窄帶濾光片）

2. 截止型濾光片（長波通/短波通）

這類濾光片不用于提取窄帶光，而是用于快速濾除不需要的光譜區域，常作為輔助或用于特定檢測原理的儀器。

功能：

長波通：截止短波，透過長波。

短波通：截止長波，透過短波。

應用場景：

熒光檢測：作為發射濾光片，阻擋波長短的激發光，只讓波長更長的熒光通過。

紅外濁度測量：作為長波通濾光片，配合860 nm LED使用，阻擋可見光干擾。

技術路徑：可采用干涉膜或吸收玻璃實現。

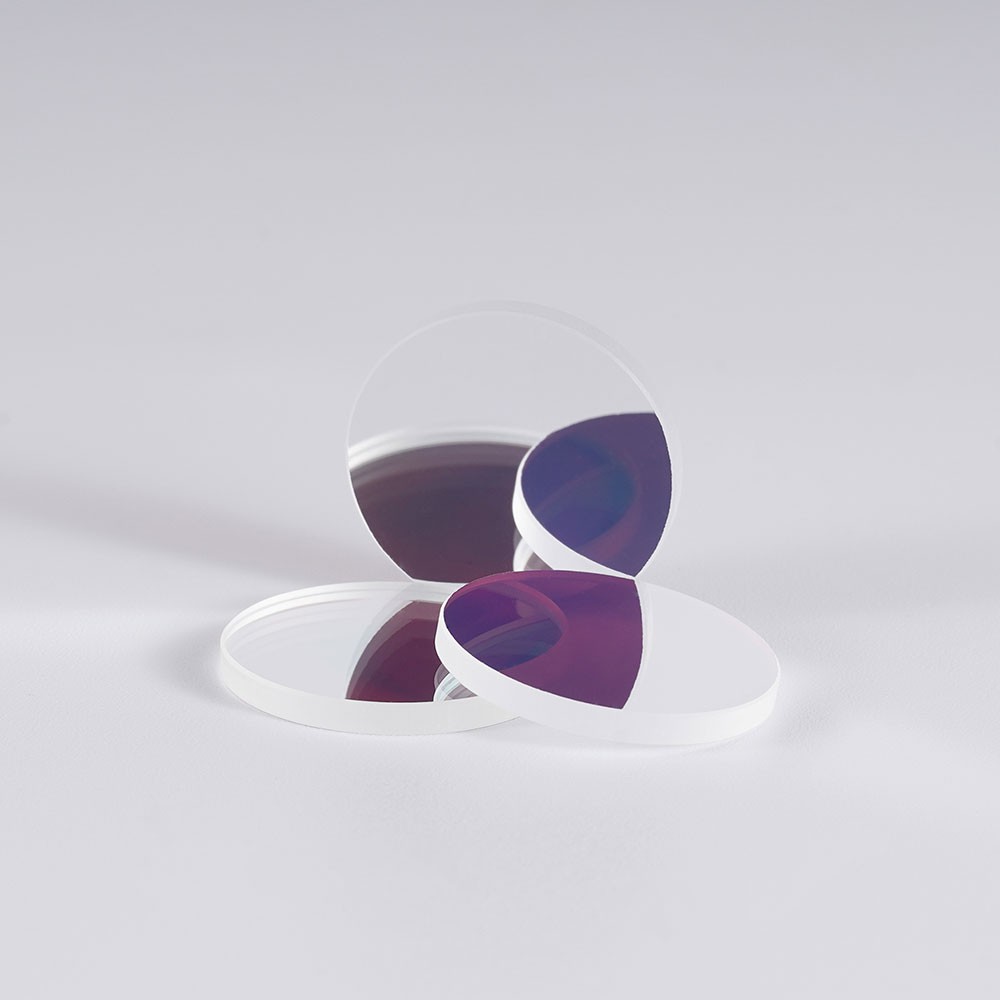

（長波紅外濾光片）

3. 寬帶帶通濾光片

在某些對光譜純度要求不高，但需要更強光能量的場景下使用。

功能：允許一個較寬波段的光通過（例如半帶寬40 nm - 70 nm）。

應用場景：部分簡易比色計或?qū)`敏度要求極高但線性范圍要求不寬的項目。

技術路徑：可采用有色玻璃組合（吸收型），成本較低。

五、光學鍍膜參數（常規指標）

濾光片的性能本質上由光學鍍膜的設計與工藝決定。以下是水質分析儀濾光片選型時需關注的常規光學參數：

1.中心波長（CWL）：濾光片允許透過的光通量最大點對應的波長。

精度：通常要求±2nm，關鍵指標（如六價鉻、氨氮）可能要求±1nm以內。

2.帶寬（FWHM）：峰值透過率一半處的寬度。

常見范圍：對于水質分析，窄帶濾光片通常為5nm-10nm。較寬的帶寬（如20nm）可用于對光譜純度要求不高但需要高能量的場景。

3.峰值透過率Tmax：在中心波長處的最大透過率。

要求：通常要求T≥50%。對于微量檢測（靈敏度要求高），需選用T≥70%-80%的高透過率濾光片。

4.截止深度（Blocking）：對不需要的波段（尤其是紫外到近紅外寬范圍）的抑制能力。

要求：水質分析通常要求OD≥4至OD≥6（即透過率≤0.01%至0.0001%），以確保雜散光不影響低濃度測量的準確性。

5.截止范圍：需要阻擋的光譜區間。

常規要求：通常要求從200nm到1100nm（覆蓋光源和檢測器響應范圍）均有良好的截止。

6.入射角（AOI）：光入射到濾光片表面的角度。

注意：干涉濾光片的中心波長會隨入射角變化而發生漂移（藍移）。水質分析儀通常設計為0°正入射或45°傾斜入射，選型時必須匹配設計。

7.環境穩定性：

溫漂系數：中心波長隨溫度的變化，通常要求\(\le0.02\)nm/°C。

濕度：鍍膜層需致密，通過嚴格的恒溫恒濕測試，防止受潮后膜層疏松、波長偏移。

濾光片作為水質分析儀的“眼睛”。它不僅決定了儀器能否“看”到準確的物質濃度，更直接影響了儀器的檢出限、穩定性和抗干擾能力。隨著水質監測向原位化、智能化發展，對濾光片的小型化、集成化（如濾光片陣列）和長期可靠性提出了更高要求。理解濾光片的工作原理與技術參數，對于水質分析儀的研發、選型及日常維護都具有重要的指導意義。
